ШИНЫ и ДИСКИ


КОНСТРУКЦИЯ ШИН

       Основное назначение шины - смягчить толчки и удары, передаваемые на подвеску автомобиля, обеспечить надежное сцепление колеса с дорожным покрытием, управляемость, передать на дорогу тяговые и тормозные силы. В значительной степени от шины зависит коэффициент сцепления, проходимость в различных дорожных условиях, расход топлива и шум, создаваемый автомобилем во время движения. Кроме того, шина должна обеспечить заданную грузоподъемность, надежность и долговечность. Шины подразделяются: в зависимости от конструкции каркаса - на диагональные и радиальные; по способу герметизации внутреннего объема - на камерные и бескамерные; по типу рисунка беговой дорожки - дорожные (летние, всесезонные), универсальные, зимние, повышенной проходимости; по профилю поперечного сечения.

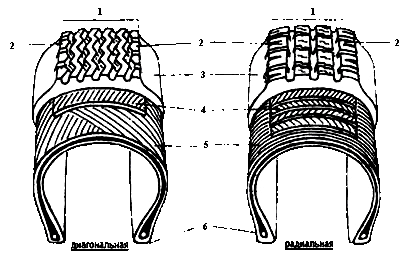

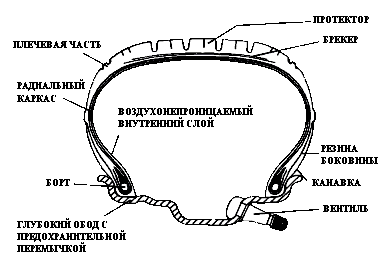

Покрышки, шины: конструкция. Колеса, шины - подбор оптимального решения width= Основные части и детали шины:
1. протектор
(беговая дорожка)
2. плечевая зона
3. боковина
4. брекер
5. каркас
6. борт

       Боковина - часть шины, расположенная между плечевой зоной и бортом, представляющая собой относительно тонкий слой эластичной резины, являющийся продолжением протектора на боковых стенках каркаса и предохраняющий его от влаги и механических повреждений. На боковинах нанесены обозначения и маркировки шин.

Покрышки, шины: конструкция. Колеса, шины - подбор оптимального решения width=

       Борт - жесткая часть шины, служащая для ее крепления и герметизации (в случае бескамерной) на ободе колеса. Основой борта является нерастяжимое кольцо, сплетенное из стальной обрезиненной проволоки. Состоит из слоя корда каркаса, завернутого вокруг проволочного кольца, и круглого или профилированного резинового наполнительного шнура. Стальное кольцо придает борту необходимую жесткость и прочность, а наполнительный шнур - монолитность и эластичный переход от жесткого кольца к резине боковины. С наружной стороны борта расположена бортовая лента из прорезиненной ткани, или корда, предохраняющая борт от истирания об обод и повреждения при монтаже и демонтаже.

       Брекер - часть шины, состоящая из слоев корда и расположенная между каркасом и протектором шины. Он служит для улучшения связей каркаса с протектором, предотвращает его отслоение под действием внешних и центробежных сил, амортизирует ударные нагрузки и повышает сопротивление каркаса механическим повреждениям. В брекере нити корда в смежных слоях пересекаются друг с другом и с нитями корда соприкасающегося слоя каркаса, т.е. расположены диагонально, независимо от конструкции шины. Брекер в радиальных шинах более жесткий, усиленный и малорастяжимый по сравнению с брекером диагональных шин, т.к. он в основном определяет прочнстные показатели шин.

       Каркас - важнейшая силовая часть шины, обеспечивающая ее прочность, воспринимающая внутреннее давление воздуха и передающая нагрузки от внешних сил, действующих со стороны дороги, на колесо. Каркас состоит из одного или нескольких, наложенных друг на друга слоев обрезиненного корда. В зависимости от конструкции каркаса, размеров, допустимой нагрузки и давления воздуха в шине число слоев корда в каркасе может изменяться от 1 (в легковой) до 16 и более (в грузовых, сельхоз. шинах и пр)

       Корд - обрезиненный слой ткани, состоящий из частых прочных нитей основы и редких тонких нитей утка, которые обеспечивают хорошее обрезинивание нитей корда, высокую гибкость и прчность. Корд изготавливается из хлопкового, вискозного или капронового волокна. В настоящее время большее применение находит металлокорд, имеющий нити, свитые из стальной проволоки, толщиной около 0,15 мм.Есть и более дорогие материалы, напр. кевлар, которые не могут получить массового распостранения по причине своей дороговизны.

       Плечевая зона - часть протектора, расположенная между беговой дорожкой и боковиной шины. Она увеличивает боковую жесткость шины, воспринимает часть боковых нагрузок, передаваемых беговой дорожкой и улучшает соединение протектора с каркасом.

       Протектор - массивный слой высокопрочной резины, соприкасающийся с дорогой при качении колеса. По наружной поверхности он имеет рельефный рисунок в виде выступов и канавок между ними, так называемую "беговую дорожку". Протектор предохраняет каркас от механических повреждений, от него зависит износостойкость шины и сцепление колеса с дорогой, а также уровень шума и вибраций. Рисунок рельефной части определяет приспособленность шины для работы в различных дорожных условиях. По типу рисунка протектора шины делятся на четыре основные группы: дорожные (летние, всесезонные), универсальные, зимние, повышенной проходимости.

Диагональные шины.

       Вам, скорее всего, не придется встретить эти шины в продаже, так как диагональные уже почти полностью вытеснены с рынка радиальными. Конструкция диагональных шин устарела, но их продолжают выпускать в небольших количествах потому, что они относительно дешевы в производстве. Единственное преимущество этих шин заключается в том, что у них прочнее боковина. Диагональная шина имеет каркас из одной или нескольких пар кордных слоев, расположенных так, что нити соседних слоев перекрещиваются.

Радиальные шины.

       Главное отличие радиальной шины от диагональной заключается в конструкции каркаса, который расположен под протектором и является скелетом шины.

       В радиальной шине корд каркаса натянут от одного борта к другому без перехлеста нитей. Каркас изготавливается из прорезиненных нитей корда, набранных вместе и образующих слои. В диагональной конструкции эти слои расположены таким образом, что нити корда перекрещиваются между собой по всей окружности шины. В радиальной шине слой каркаса расположен так, что нити лежат параллельно друг другу от борта к борту по всей окружности шины.

       Тонкая мягкая оболочка каркаса по наружней поверхности обтянута мощным гибким брекером - поясом из высокопрочного нерастяжимого корда, как правило, стального. Поэтому к надписи radial (радиальная) на боковинах шин часто добавляют belted (опоясанная) или steel belted (опоясанная сталью). Такое расположение слоев корда снижает напряжение в нитях, что позволяет уменьшить чсло слоев, придает каркасу эластичность, снижает теплообразование и сопротивление качению.

       Диагональным шинам присуще множество недостатков и конструктивных ограничений. Поскольку нити корда перекрещиваются, при работе шины ее каркас подвержен сильному внутреннему трению. Это приводит к постоянному перегреву и преждевременному износу шины. Жесткость каркаса диагональных шин, вследствие особенности их конструкции, снижаются управляемость и комфорт.

       Радиальная конструкция с соответствующим расположением нитей каркаса и металлокордных брекерных слоев отличается эластичностью и способностью поглощать неровности дорожного покрытия.

       Одновременно с этим внутреннее трение значительно снижено, что приводит к многократному увеличению рабочего ресурса шин и экономии топлива. Среди других преимуществ - лучшее сцепление с дорогой, повышенные управляемость и комфорт.
